Zur Steuerung der Siku Control Trecker werden zwei Platinen verwendet. Die eine Platine (der Empfänger) befindet sich im Kabinendach, die Zweite (Steuerplatine) findet man unter dem Fahrersitz. Nachfolgend ein paar Erklärungen zu den Platinen.
1. Die Empfängerplatine
|

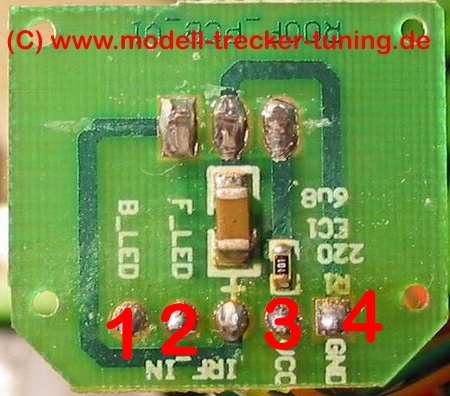

Die Empfängerplatine befindet sich im Kabinendach. Auf der Platine befindet sich die IR (Infr2arot) - Diode, welche die Signale von der Fernbedienung empfängt und die Steuerbefehle an die Hauptplatine weiterleitet. An die Platine können direkt, mit Vorwiderstand, LEDs angeschlossen werden. Es gibt 3 verschiedene Möglichkeiten: Entweder... ...zwischen "3" VCC (+) und "4" GND (-) [Licht leuchtet solange das Modell eingeschaltet ist]... ... zwischen "3" VCC (+) und "2" F_LED (-) [Licht leuchtet, wenn das Fahrlicht eingeschaltet wird - Taste oben links]... ... zwischen "3" VCC (+) und "1" B_LED (-) [Licht leuchtet, wenn man die Taste oben rechts, neben der Fahrlichttaste, auf der Fernbedienung drückt]... |
2. Die Steuerplatine:
|

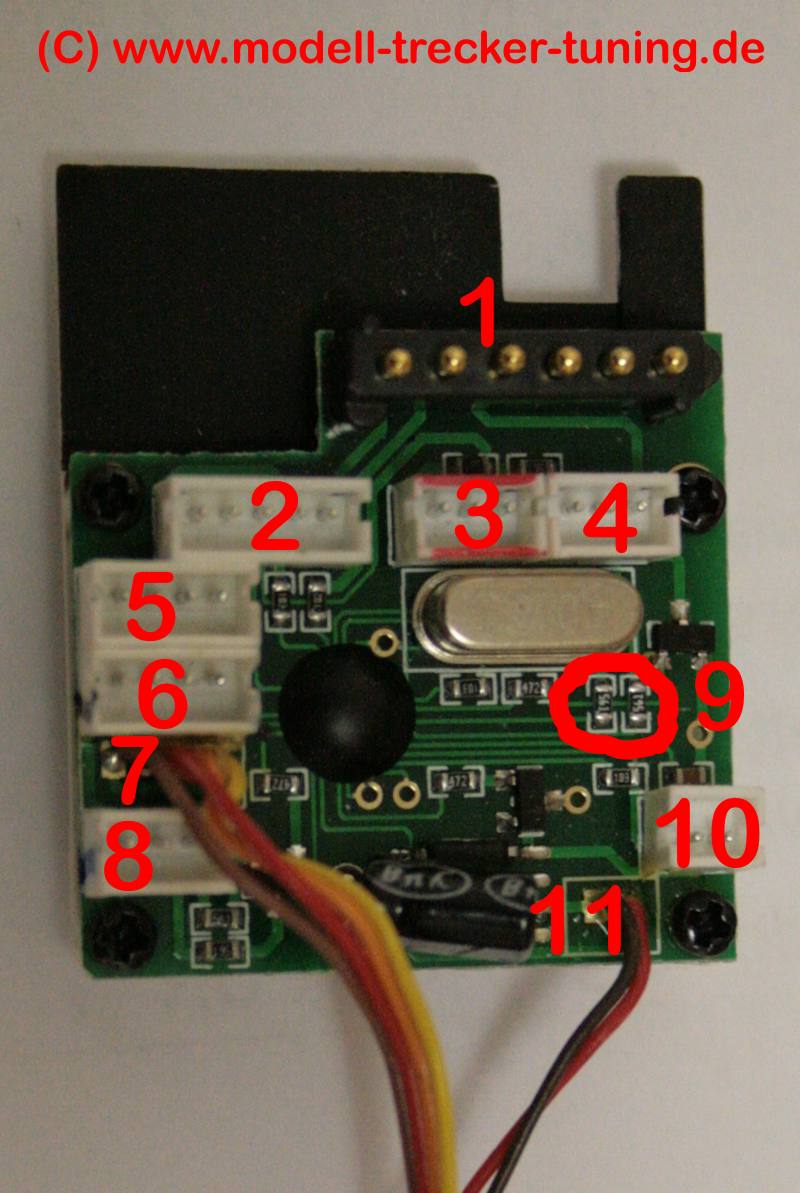

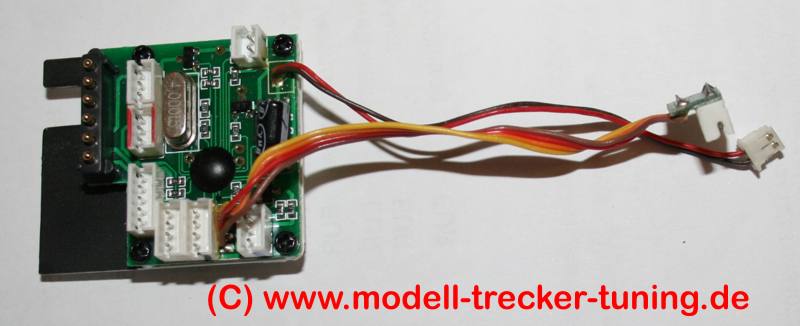

Die Steuerplatine ist das Herzstück des Modells. Auf ihr befinden sich alle wichtigen Anschlüsse für Licht, Blinker, der Motorfahrregler, die benötigten Servos und den Akku. Die Steckplätze sind wie folgt belegt: 01. Kontaktleiste des Akkus 02. Empfängerplatine 03. Blinker Links 04. Blinker Rechts 05. zusätzliches Servo (nicht belegt *) 06. Servo Heckhydraulik 07. Lenkservo 08. Fahrlicht 09. Vorwiderstände der Blinker (siehe Lichteinbau) 10. Kanalwahl-Schalter 11. Motor * Hier kann man z. B. einen zweiten Servo für die Fronthydraulik anschließen. Allerdings ist der Steckplatz zusammen mit der Funktion "kippen" der Control-Anhänger gekoppelt. Das heißt: Der dort angeschlossene Servo bewegt sich jedesmal, wenn der Control-Anhänger gekippt wird und umgekehrt. |
|
Bilder der einzelnen Anschlusskomponenten folgt. |
