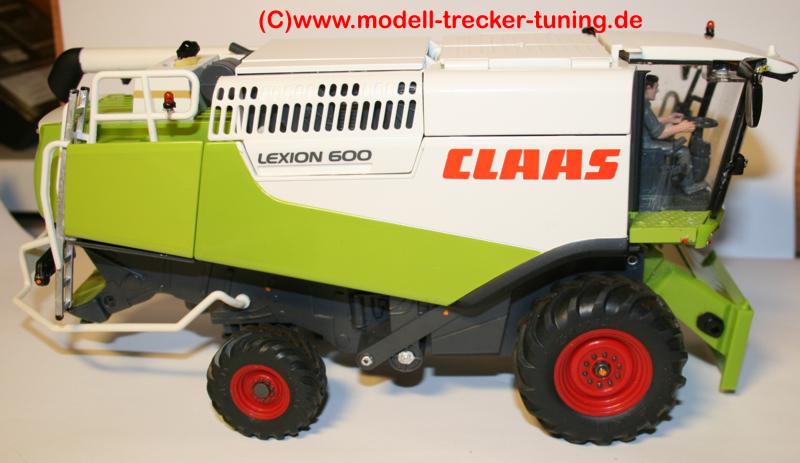

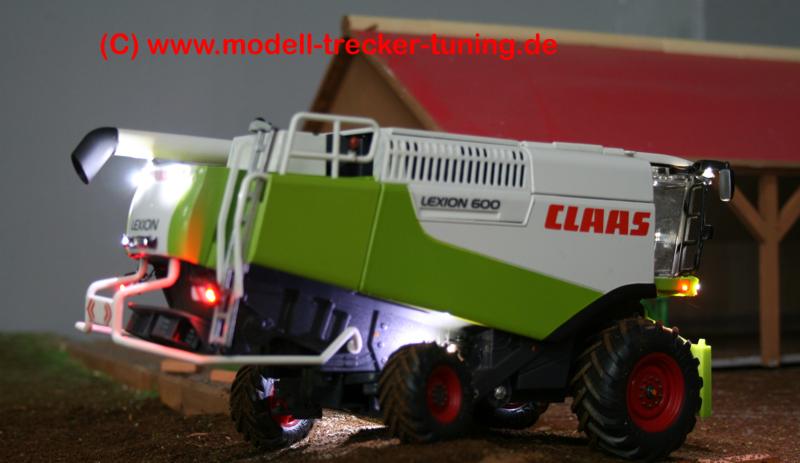

CLAAS LEXION 600
Der CLAAS LEXION 600 wurde komplett auf SC umgebaut, mit...
- Fahren vor/zurück
- Lenken links/rechts
- Mähwerk heben/senken
- Abtankrohr ein-/ausschwenken
Beleuchtung...
- Fahrlicht
- Arbeitsscheinwerfer
- Rundumleuchten
- Bremslicht
und einem Soundmodul von LE-Elektronik.
Die SC Elektronik und ein paar Kleinteile kommen aus einem geschlachteten John Deere 6920 S Trecker, kombiniert mit Platinen der Firma kkpmo.
Als Akku kommen 4 normale Mignon Akkus mit 2300 mAh rein, also 4,8 Volt. Platz ist ja reichlich in dem Modell und die Platinen + Servos von Siku scheinen es gut zu verkraften.
HIER KLICKEN um Originalbilder des LEXION 600 zu sehen :-)

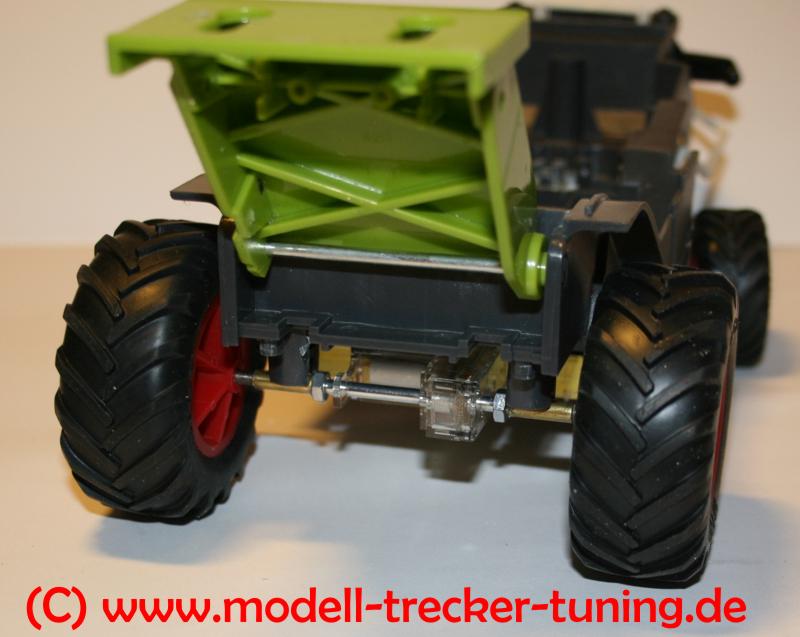

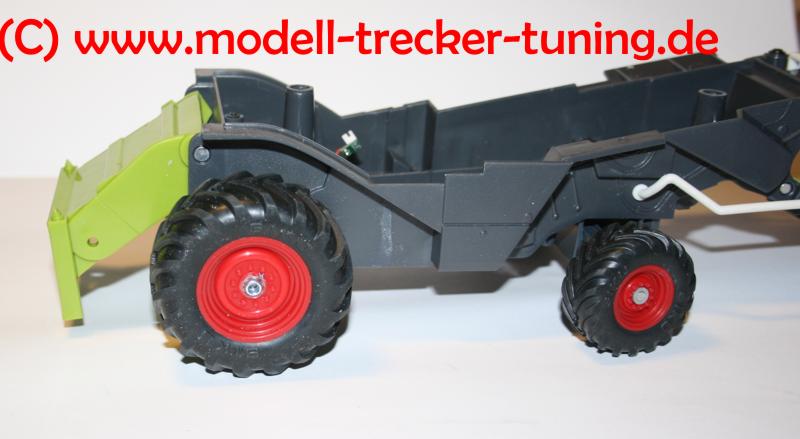

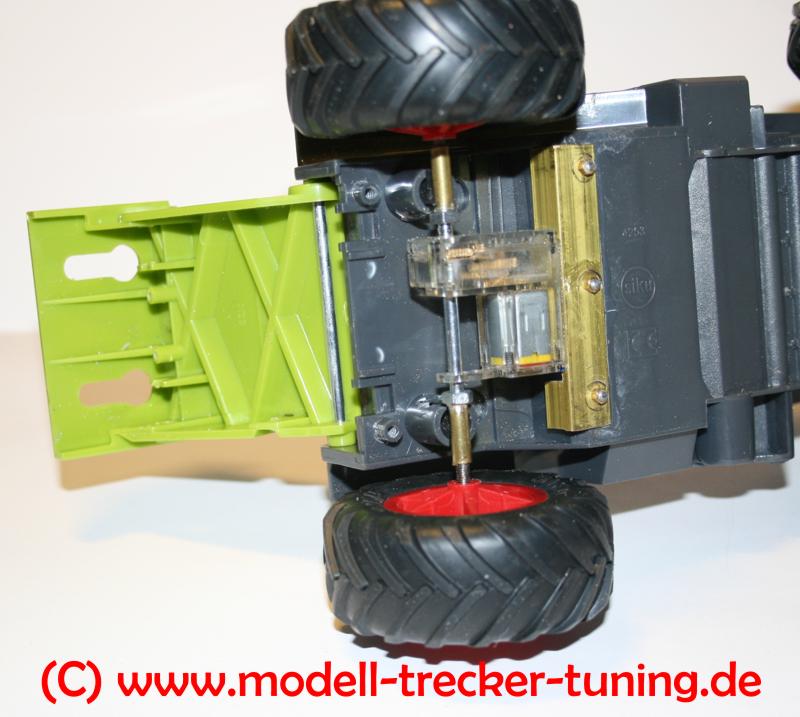

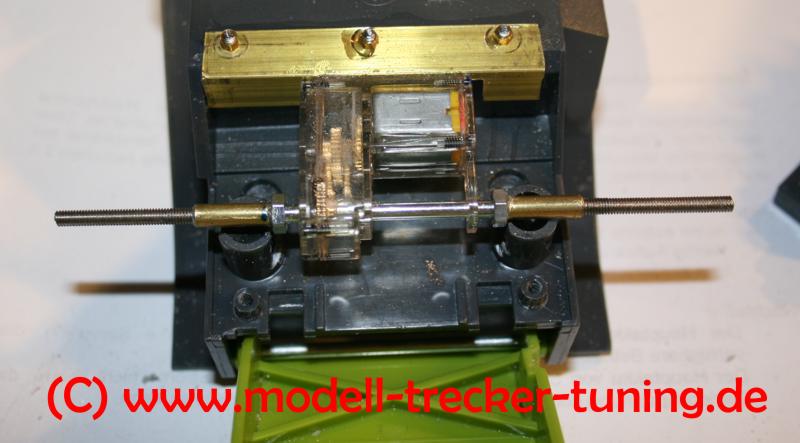

Der Antrieb:
|

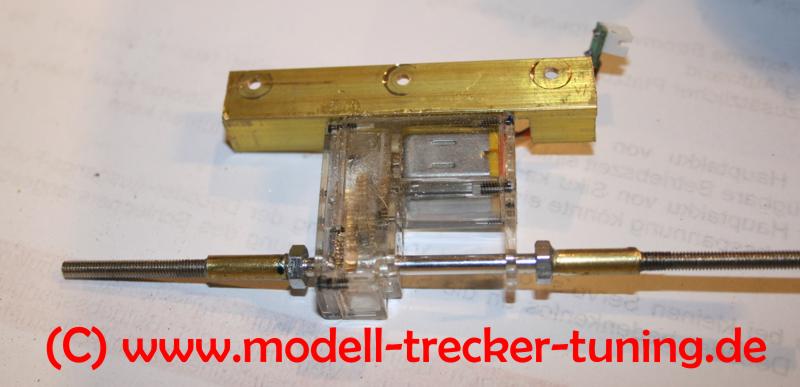

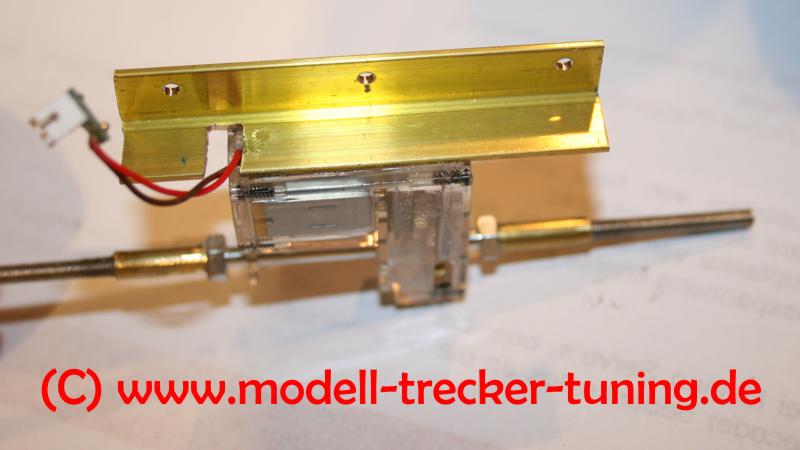

Der Antrieb stammt von einem SC JD.
|
|
Die Achsen wurden mit einem Stück Messingrohr und einem Stück M3 Gewindestange verlängert.
|
|

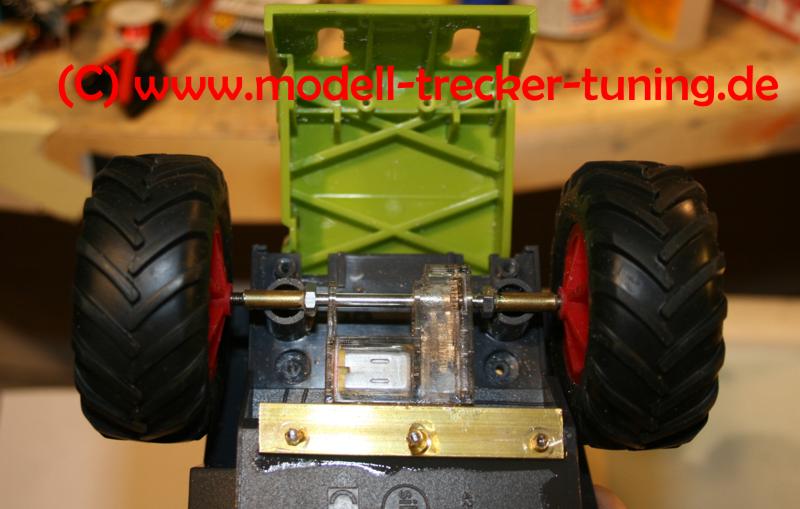

Die Getriebeeinheit wurde dann an einen Messingwinkel angeklebt, der mit der Bodengruppe verschaubt, um der Getriebeeinheit ausreichend halt zu gewähren.
|
|

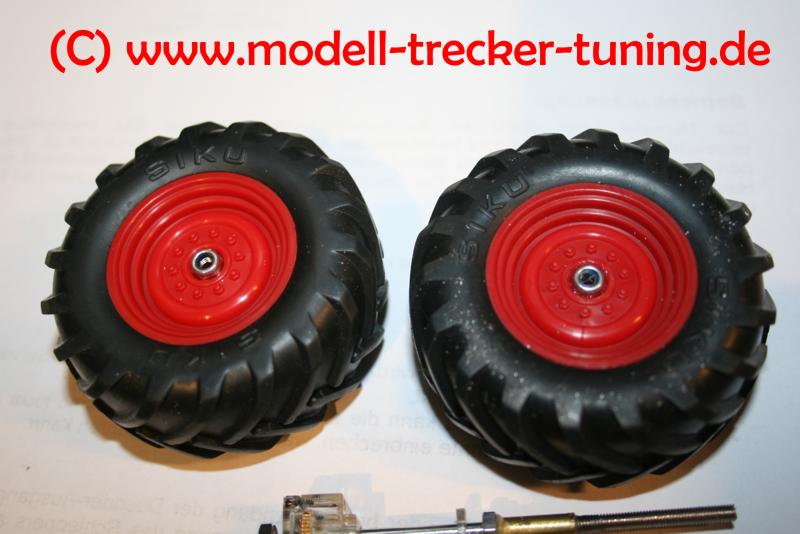

Die Felgen haben von aussen eine M3 Mutter eingeklebt bekommen. Nach der Montage am Antrieb wurden die Felgen mit einem Tropfen Sekundenkleber auf der Achse gesichert.
|
|
|
|
|

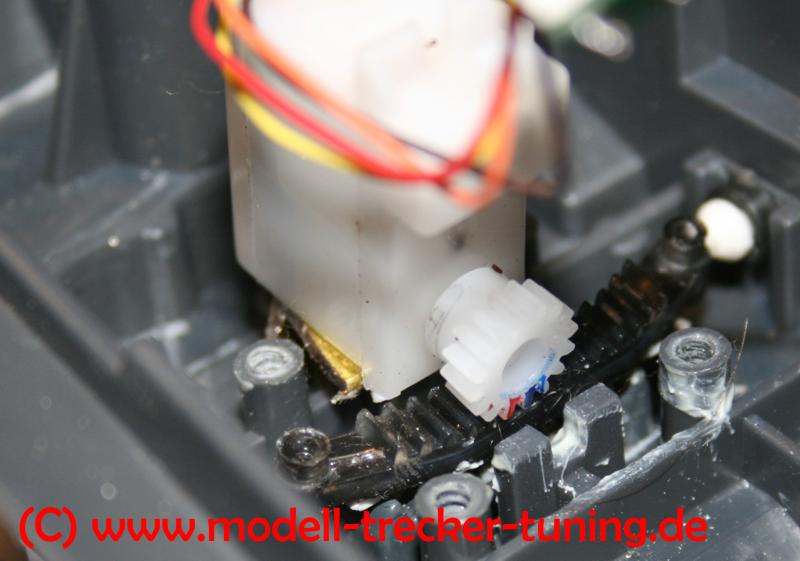

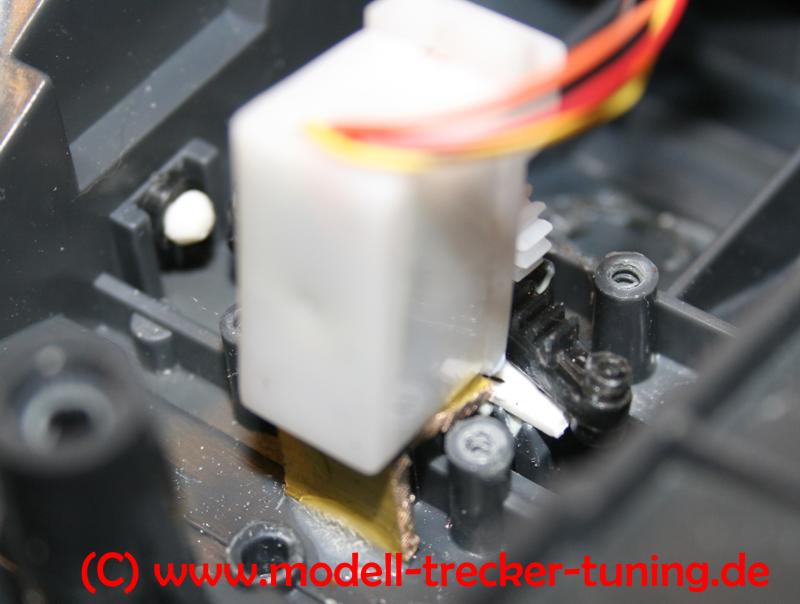

Die Lenkung:
|

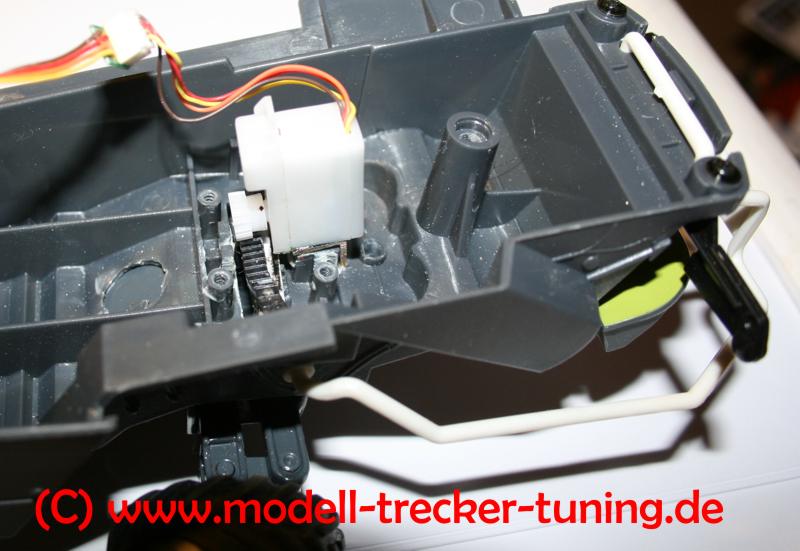

Verbaut wurde das Standard SC Lenkservo, die Lenkstange (Zahnstange) von einem SC JD, ein Stück Messingwinkel (10x10) und ein dünner Streifen Poly.

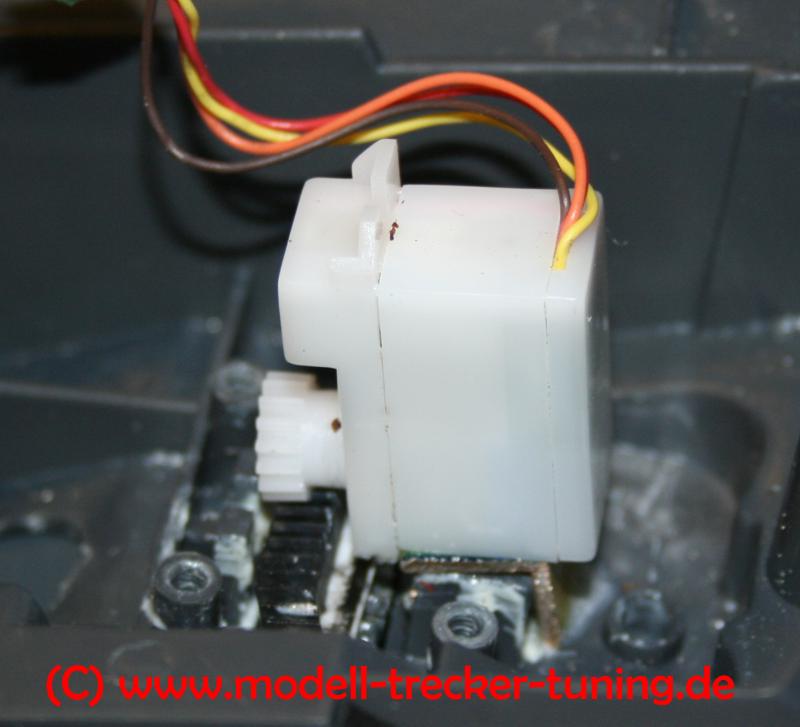

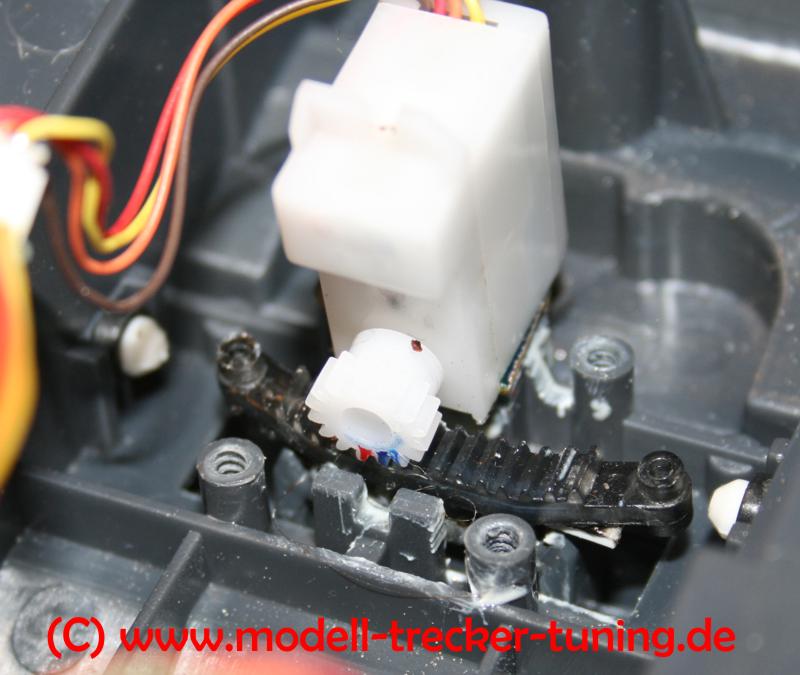

Die Original-Lenkung wurde ausgebaut (Zahnräder etc..), auf die Original-Zahnstange habe ich einen Streifen Poly geklebt und darauf die Zahnstange vom JD. Wo vorher die Zahnräder der manuellen Lenkung war, habe ich den Messingwinkel angeklebt und darauf das SC Servo. Beim Servo habe ich die seitliche Halterung entfernt (einfach mit dem Seitenschneider abgeknipst)
|
|
|
|
|
Das Abtankrohr:
|

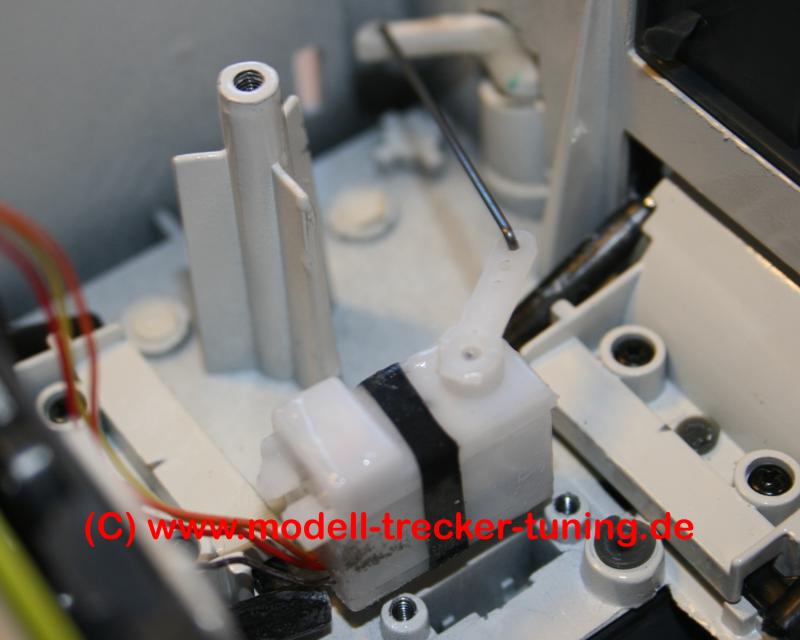

Für das Abtankrohr wurde ein SC Servo, welches im Trecker für die Heckhydraulik zuständig ist, verbaut.
An das Abtankrohr wurde ein Stück Poly angeklebt, um einen besseren "Hebel" zur Anlenkung zu bekommen.
|
|

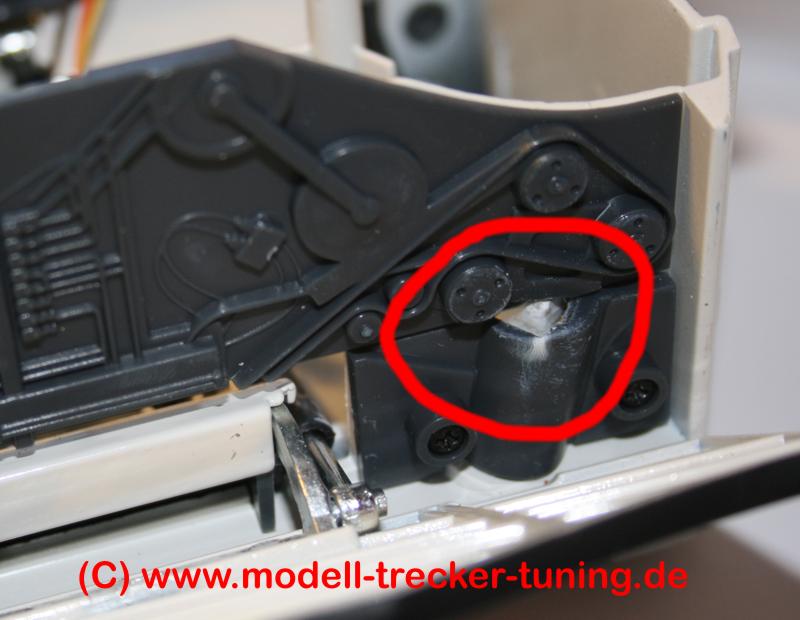

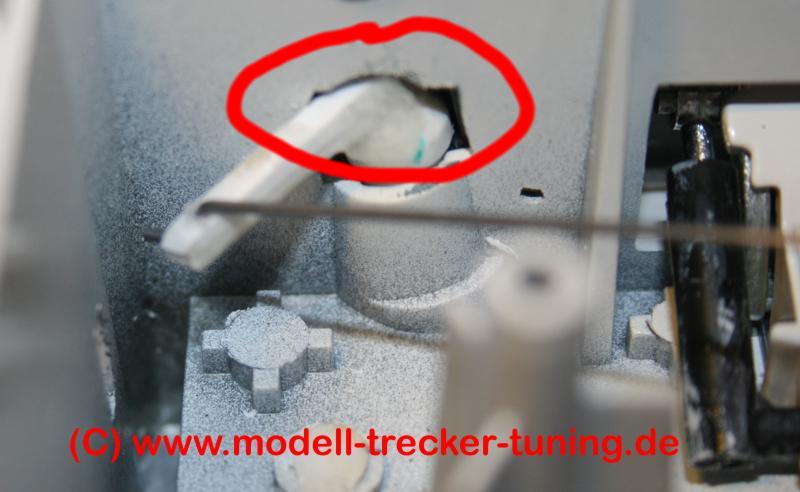

Die rot markierten Stellen wurden etwas mit der Feile bearbeitet, damit sich das Rohr frei bewegen kann.
|
|
|

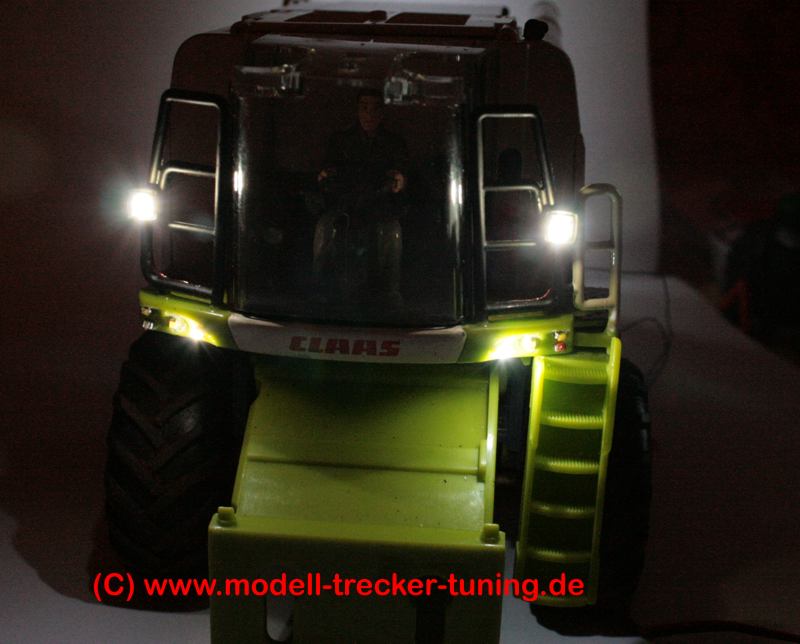

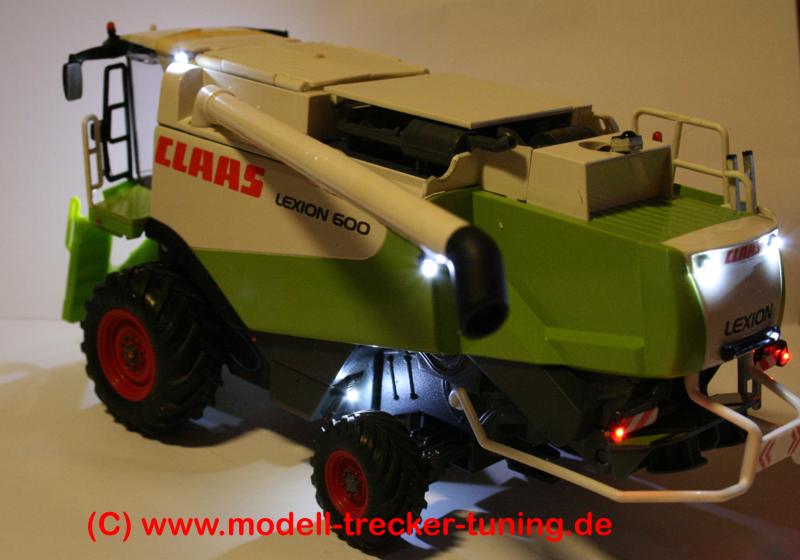

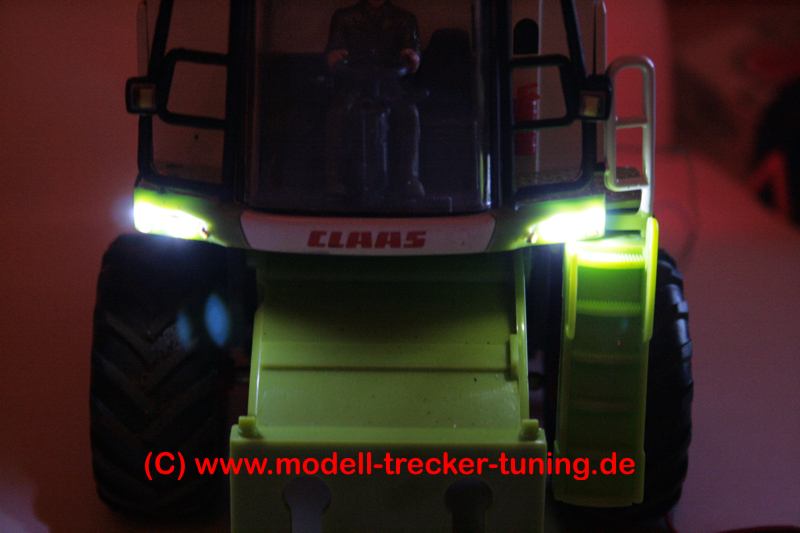

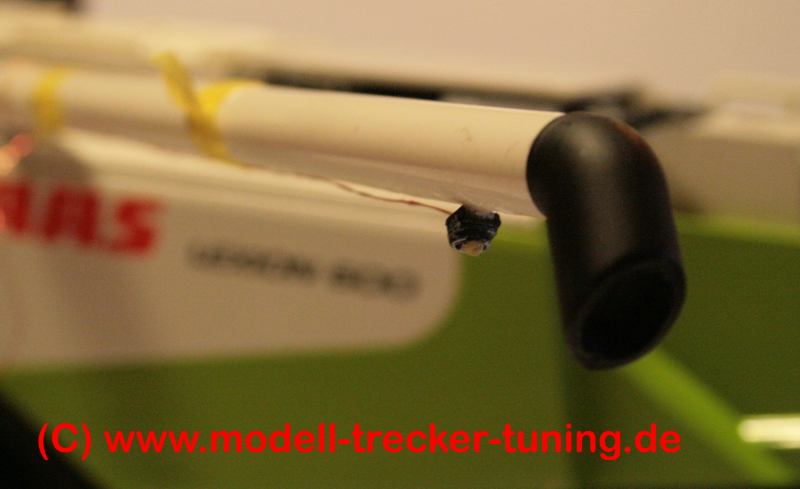

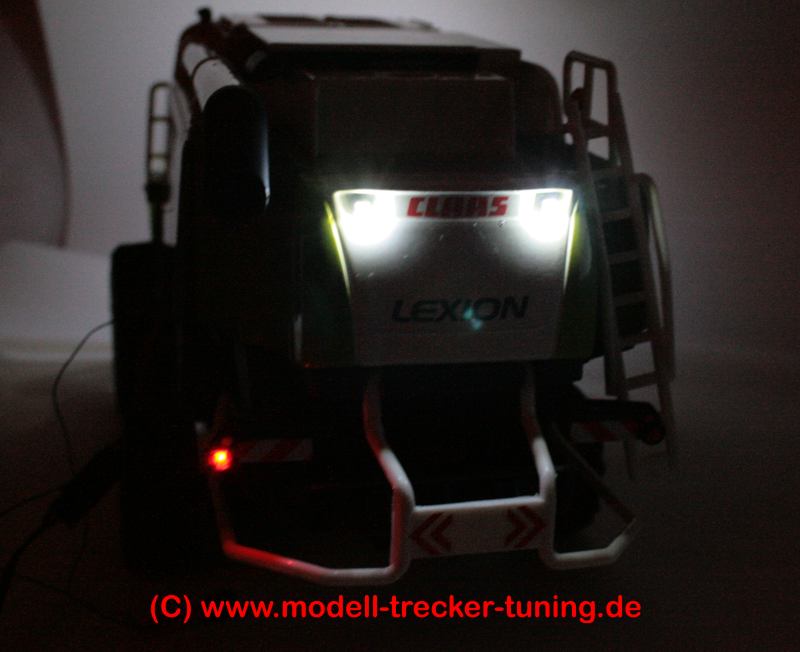

Die Beleuchtung:
|

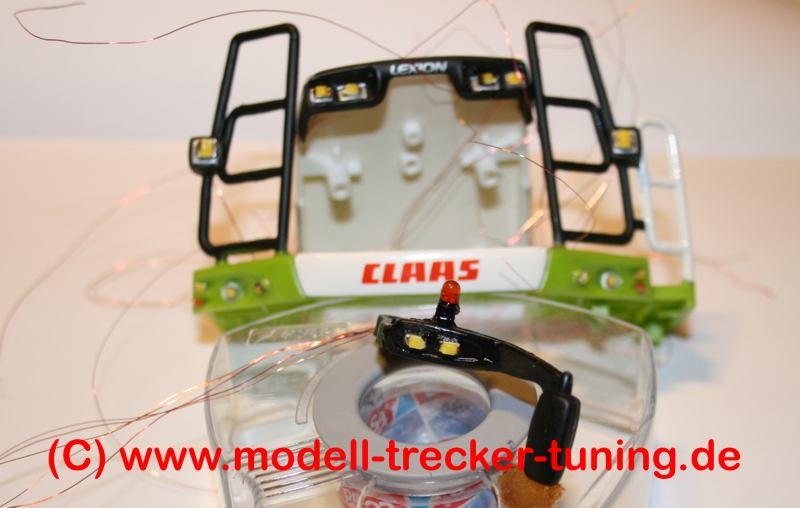

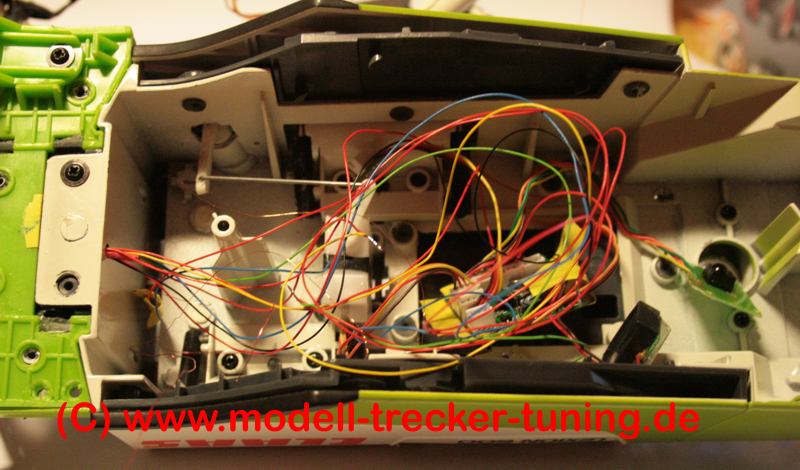

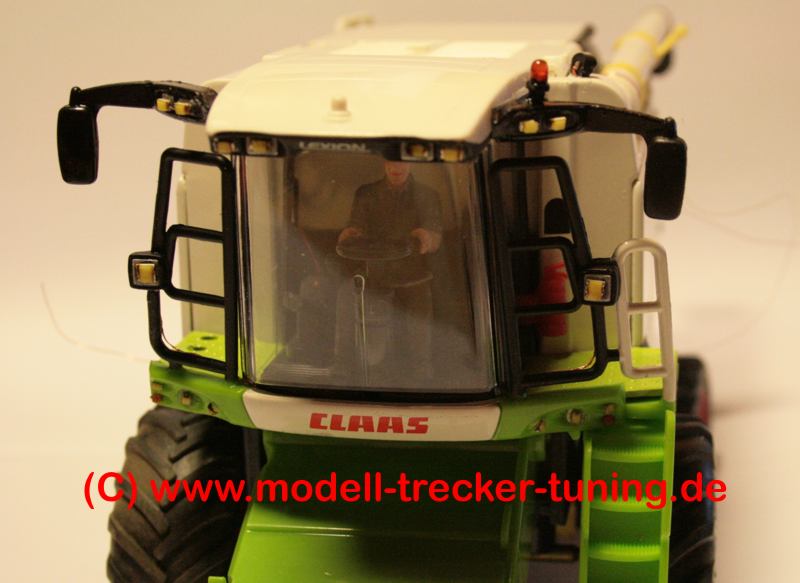

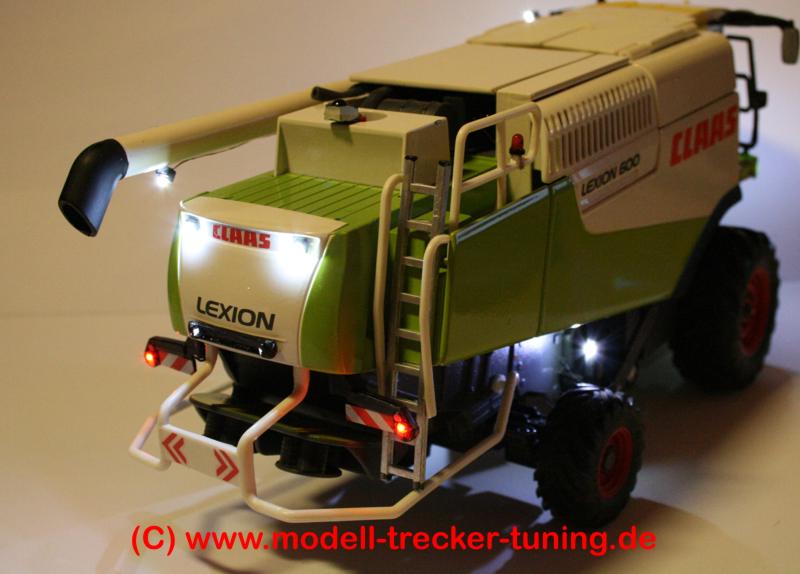

Es werden bei diesem Modell ca. 25-30 LEDs verbaut. Die ersten 19 haben es schon an das Modell geschafft.
|
|
|
|
|
|

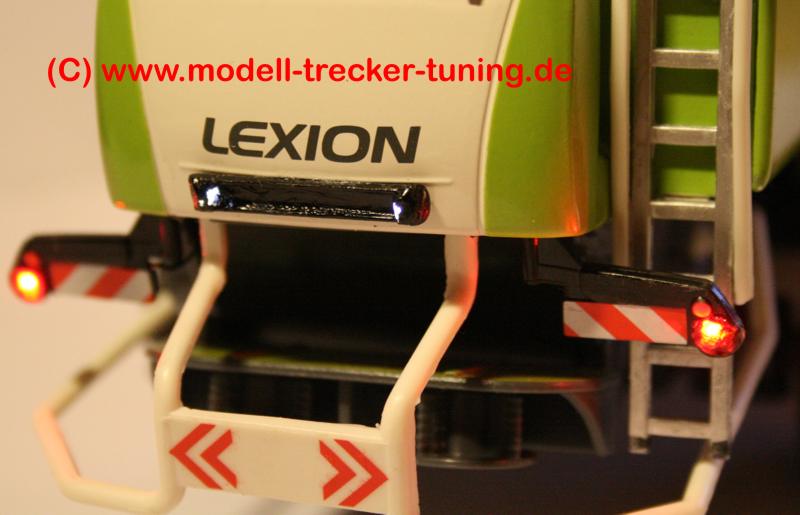

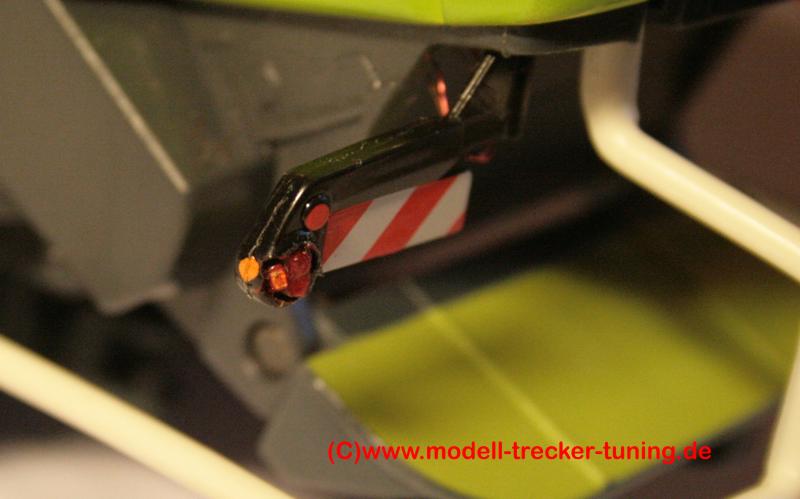

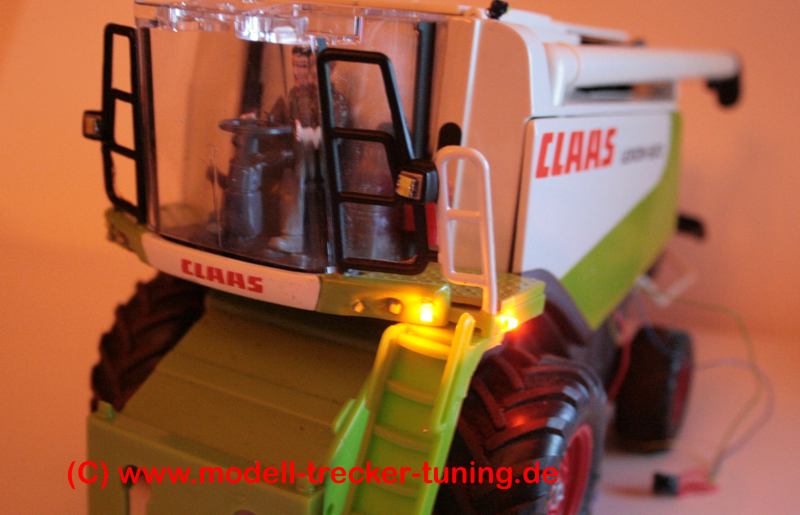

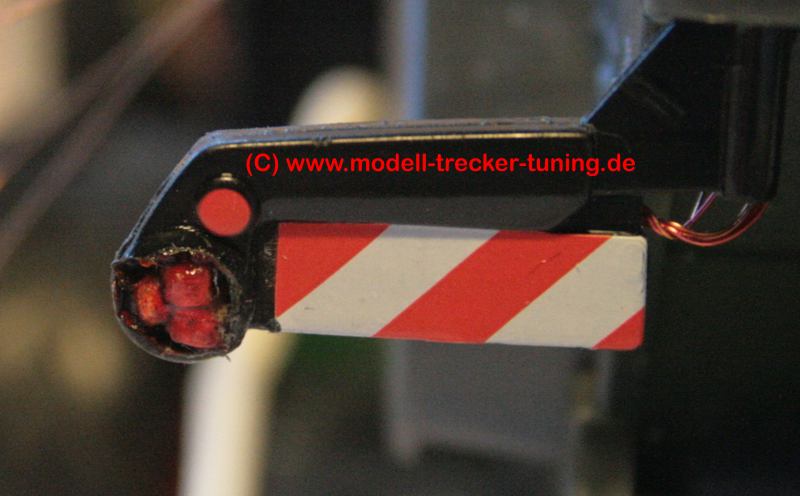

3 in 1 - Blinker, Rücklicht und Bremslicht :-)
|
|
|
|
|
|
|
Weitere Details:
|
Nun ein bisschen "Pinsel-Tuning":

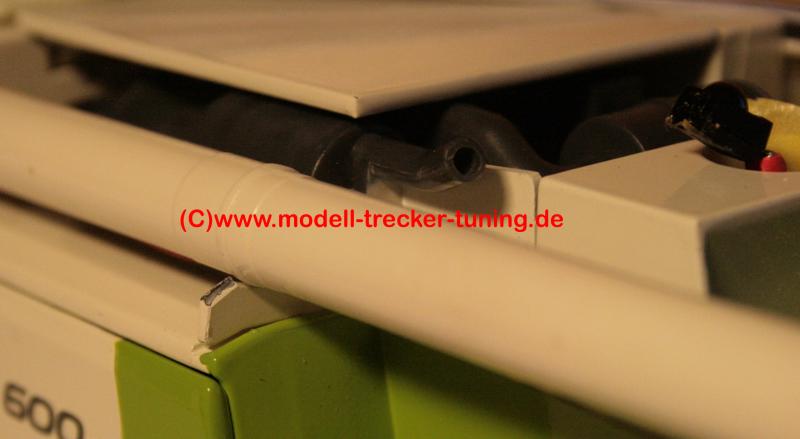

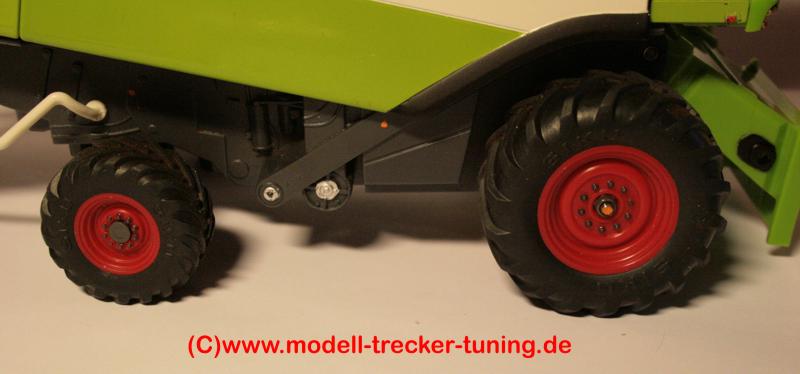

Die Radnaben und Muttern haben Farbe bekommen, die Leiter am Heck ist jetzt eine Aluleiter mit "Gummifüßen", ein paar runde orange Reflektoren sind auch hinzugekommen. Zudem wurde das Auspuffrohr etwas aufgebohrt.
|
|
|
|
|
|

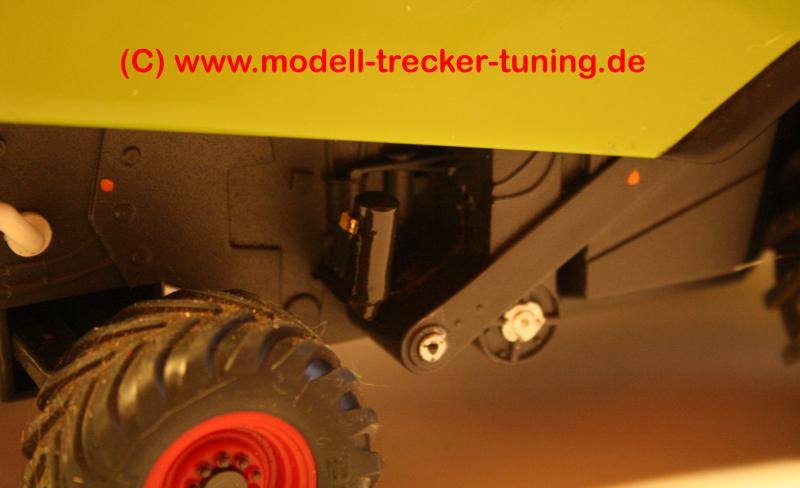

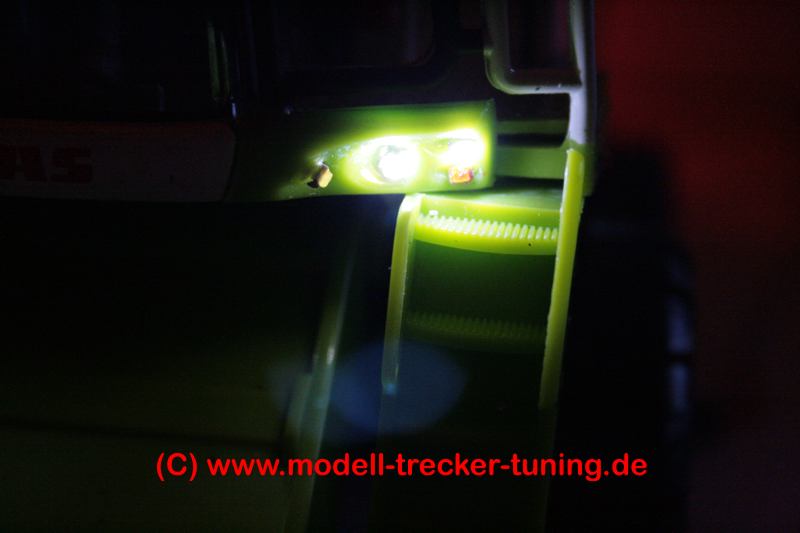

Arbeitscheinwerfer Radkasten rechts
|
|
Kennzeichenhalterung mit Beleuchtung
|
|
|
|

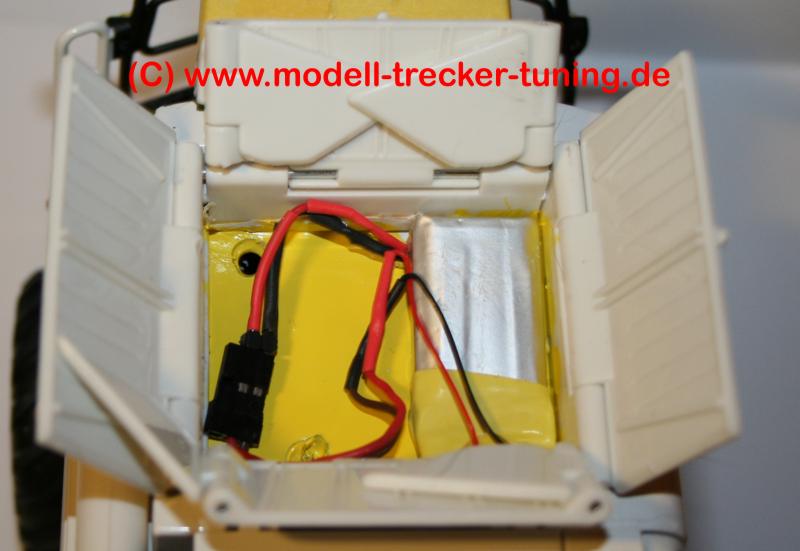

Akkufach im Korntank
|
|
|
|
|
|
|
Videos:
Hier zwei Videos vom bisherigen Umbau:
1. Probefahrt:
http://www.myvideo.de/watch/2533395
Abtankrohr ein-/ausschwenken:
http://www.myvideo.de/watch/2544625
2. Probefahrt mit kompletter Beleuchtung
http://www.myvideo.de/watch/2588484
3. Probefahrt auf dem Hof und Acker (vom 24.10.07)
http://www.myvideo.de/watch/2608677
