Hier stelle ich Euch eine Step-by-Step Anleitung zum Einbau eines Soundmoduls der Firma LE-Elektronik vor.

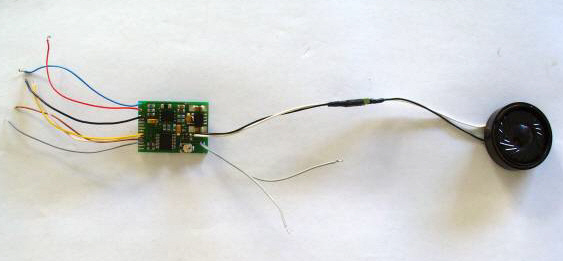

Die Firma LE-Elektronik bietet neben dem Fendt 930 und John Deere 6920 S viele weitere Sounds an. Zusätzlich zum Motorstart, mit drehzahlabhängigen Motorgeräusch, befinden sich noch Sondersounds (Druckluft, Rückfahrpieper und Hupe) auf der Platine.
Diese zusätzlichen Sounds können aber nur über einen Decoder in Siku Control Treckern angesteuert werden (dieser Decoder ist nicht im Lieferumfang enthalten).
Da mir aber der drehzahlabhängige Motorsound reicht, zumal der freie Platz in den Modellen auch sehr knapp bemessen ist, verzichte ich bei meinen Modellen auf die Sondersounds. Ich schließe das Soundmodul so an, dass der Motor startet sobald man den Akku einschaltet.
Da die Anleitung für den John Deere nur eine kleine Änderungen gegenüber dem FENDT beinhaltet und zwar im abnehmen des Kabinendaches, verzichte ich auf einen kompletten Einbaubericht beim John Deere.
Die komplette Einbauanleitung könnt Ihr Euch HIER [676 KB]
als PDF-Datei downloaden!
Geräusch-Module für Modelleisenbahnen + Schiffe + Siku Traktoren / Fertigung: Bestücken, Verdrahten, Montieren / SMD - Fertigung: Muster + Serienbestückung
Step 1:

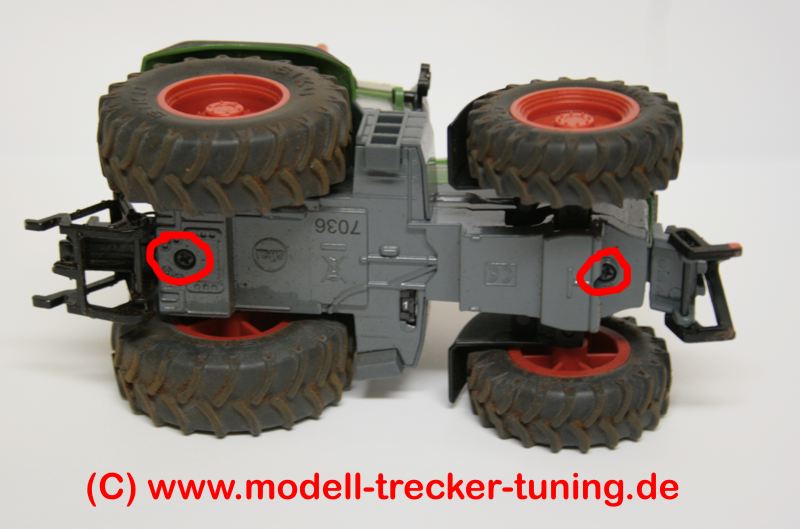

Als erstes müssen die 2 Schrauben an der Unterseite entfernt werden, um an das Innere zu gelangen. Den Unterboden vorsichtig entfernen! Es kann sein, dass einem die Front- und Heckkupplung entgegen fallen.
Step 2:

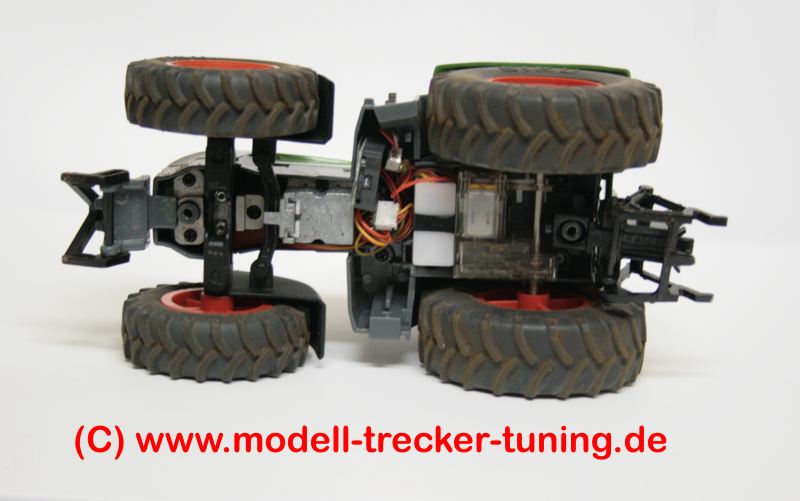

Den Antriebsmotor samt Rädern entfernen. Die Steckverbindung vorsichtig trennen.
Step 3:

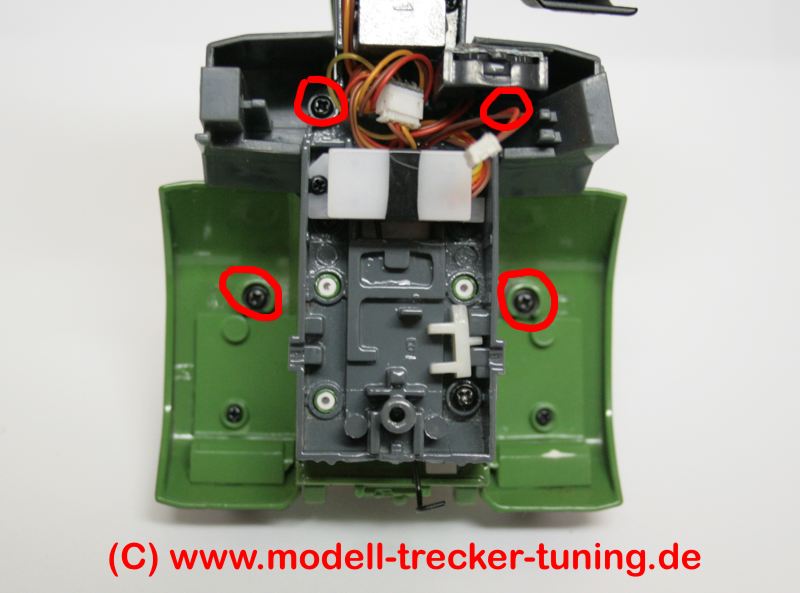

Nachdem die Antriebseinheit entfernt wurde müssen die 4, auf dem Bild rot markierten, Schrauben entfernt werden, damit man die Kabine abnhemen kann.
[Beim John Deere müssen nur die 2 Schrauben unter den Kotflügeln entfernt werden!]
Step 4:

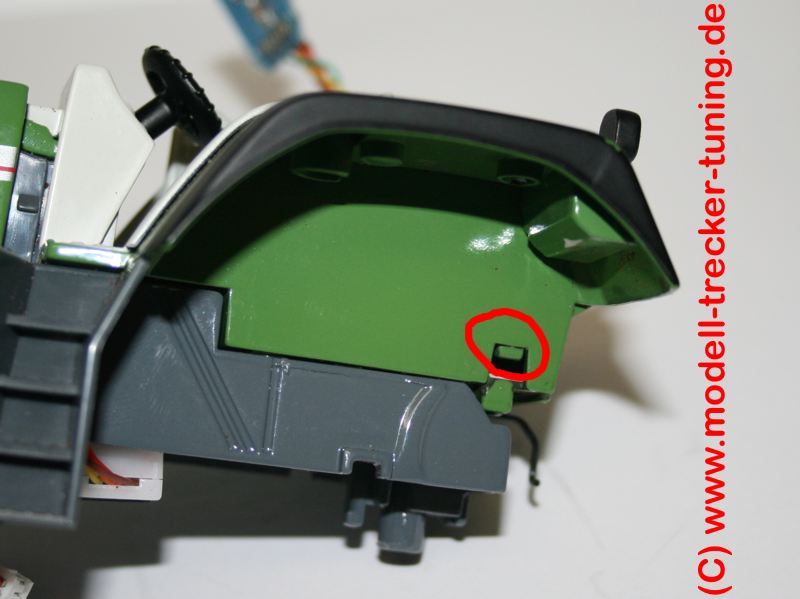

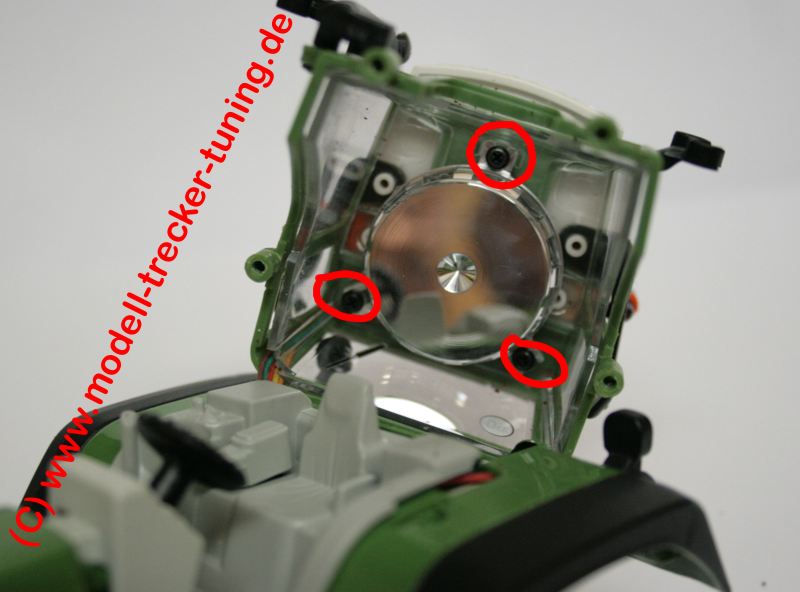

Die Kabine vorsichtig nach oben ziehen. Nun kann man die 3 Schrauben des Spiegels entfernen. Das mache ich, damit ich den Lautsprecher so "hoch" wie möglich im Kabinendach befestigen kann. Mehr dazu etwas weiter unten.
Step 5:

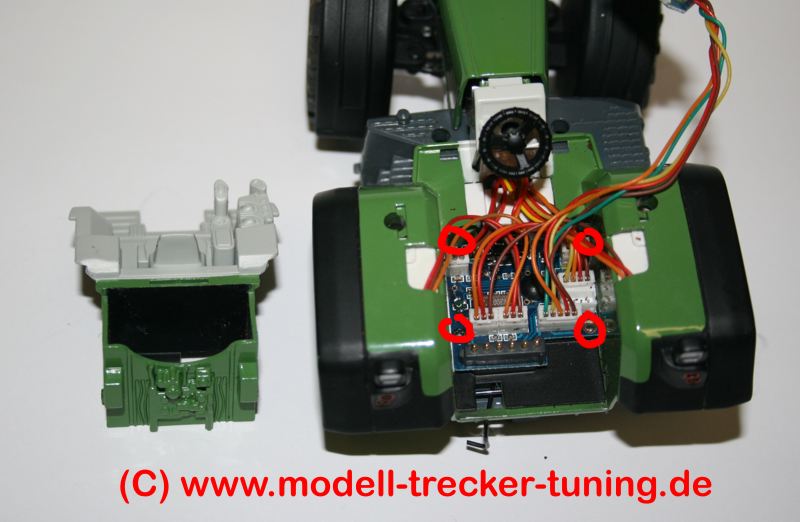

Um nun an die Hauptplatine zugelangen, muss die Akkuschachthalterung (inkl. Kabinenraum) entfernt werden. Dazu auf beiden Seiten des Akkuschachtes (rot markiert) vorsichtig eindrücken und den Akkuschacht samt Fahrersitz etc. nach oben herausnehmen.
Step 6:
Um besser an die Lötstellen für die Soundplatine zu gelangen sollte die Hauptplatine ebenfalls gelöst werden.

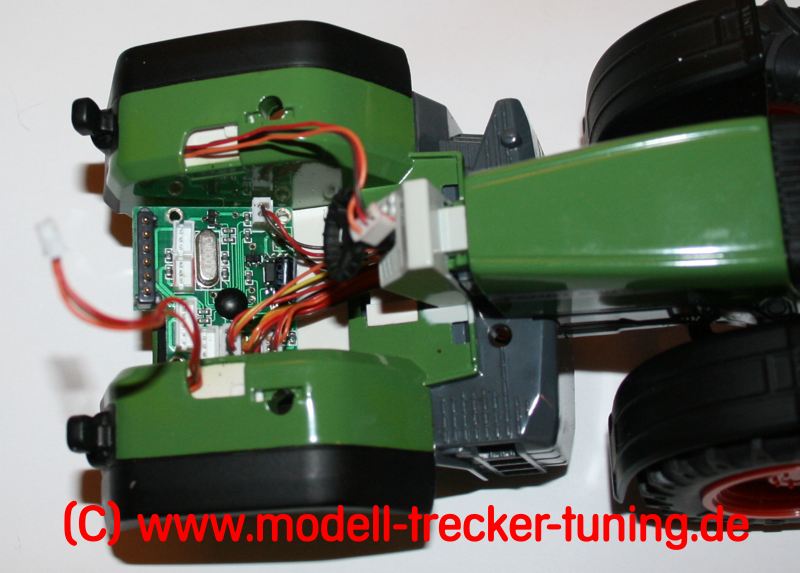

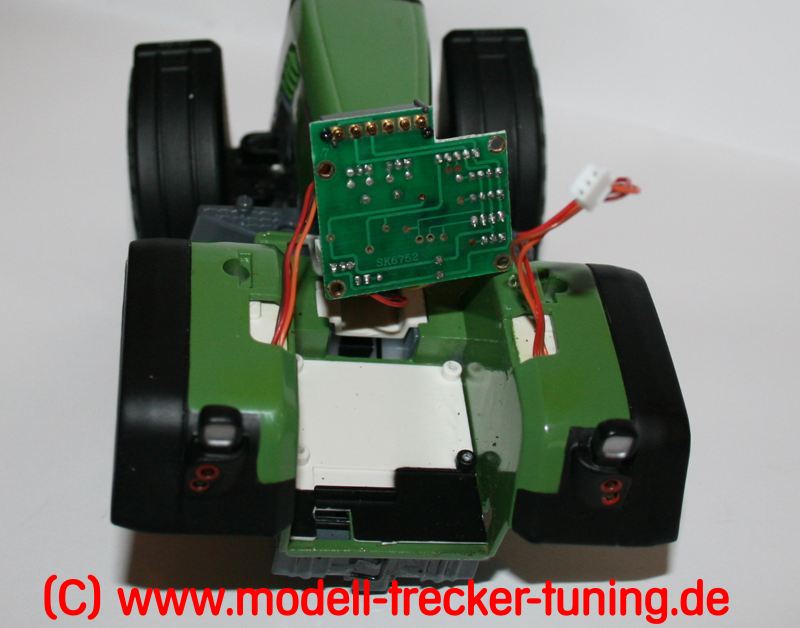

Hier die gelöste Hauptplatine.

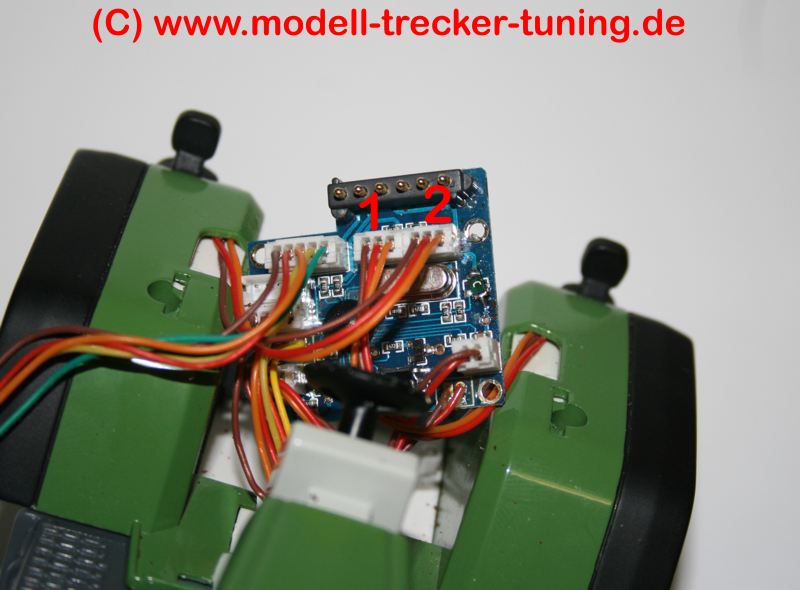

Um besser an die Rückseite und den Lötstellen zu gelangen, entferne ich die Stecker auf der Platine.
Step 7:

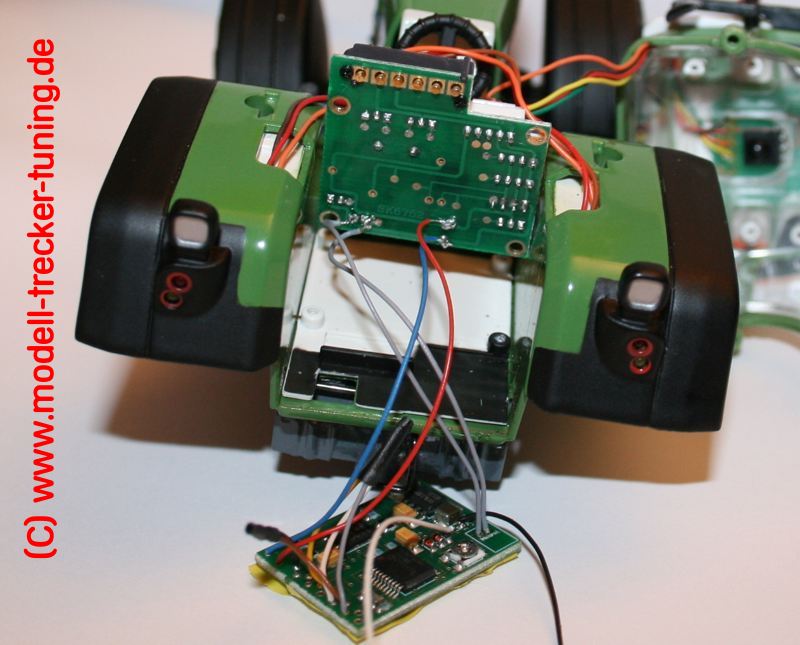

Nun kann man, wie in der Anleitung vom Soundmodul beschrieben, die Kabel vom Soundmodul anlöten.

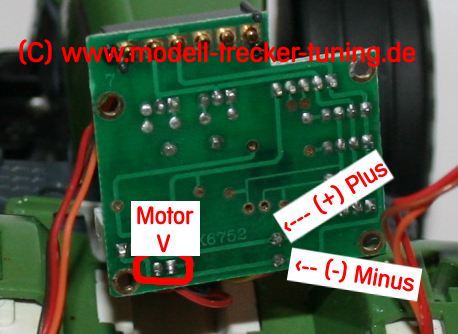

Die beiden grauen Kabel an den Motoranschluß, das Blaue an den (-) Minuspol des Elkos und das Rote an den (+) Pluspol des Elkos (siehe Bilder)
Damit der Motor gleich beim einschalten des Akkus startet, müssen lediglich das braune und schwarze Kabel zusammengelötet werden und zur Sicherheit, mit einem Stück Schrumpfschlauch überziehen.
Da ich die übrigen Kabel der Sondersounds nicht benötige, habe ich diese einfach gekürzt und ebenfalls mit Schrumpfschlauch überzogen.

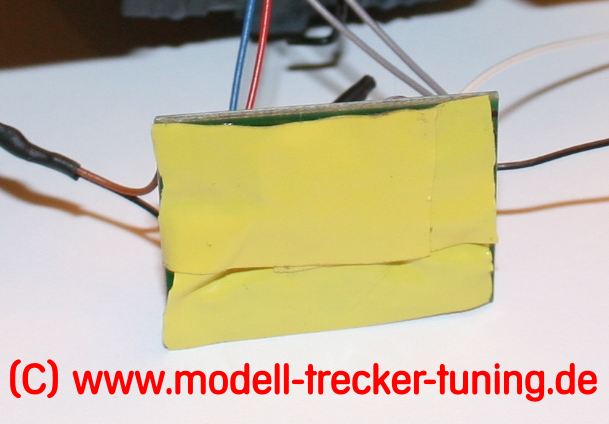

Da die Soundplatine über die Hauptplatine gelegt wird, klebe ich auf beide Seiten der Soundplatine ein Stück Isolierband. So ist man auf der sicheren Seite, dass es keinen "Kurzschluss" nach dem Zusammenbau gibt.
WICHTIG:
Bevor man jetzt wieder alles zusammenbaut, sollte man einen Funktionstest durchführen, ob auch wirklich alles läuft.
Auch sollte man jetzt die Lautstärke gem. Anleitung einstellen.

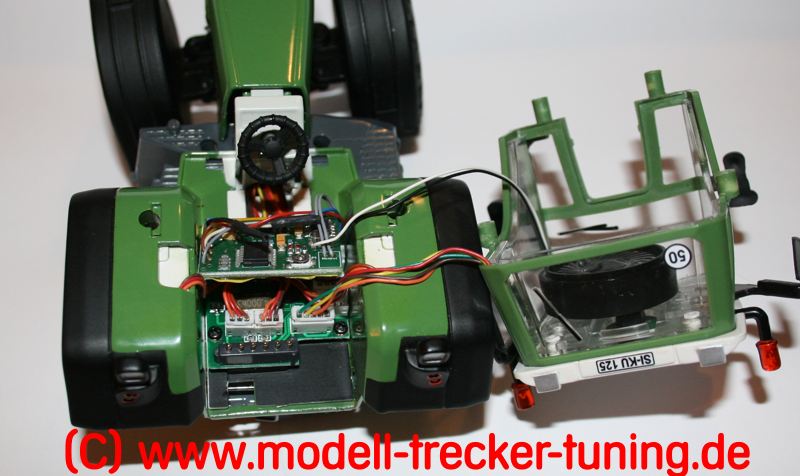

Funktioniert alles kann man das Kabineninnenleben wieder einsetzen.
Das ist ein wenig Fummelarbeit man muss unbedingt darauf zu achten, dass keine Kabel eingeklemmt werden. Das Lautsprecherkabel führe ich hinten rechts nach oben.
Den Lausprecher habe ich mit "dickem", doppelseitigem Klebeband (Servotape) unter dem Kabinendach angeklebt.
